簡介：1315經濟型壓力變送器原理結構 1315型經濟型壓力變送器是專為空壓機和制冷設備配套而研發的一款高性價比產品，采用最新工藝、配備進口高性能變送器電路，是一款體積
銷售熱線: 13262809751（微信/手機同號。）
1315型經濟型壓力變送器是專為空壓機和制冷設備配套而研發的一款高性價比產品，采用最新工藝、配備進口高性能變送器電路，是一款體積小、防潮能力強、抗電磁干擾能力強的變送器。
1315型經濟型壓力變送器
測量范圍廣，全不銹鋼結構，壓力接口形式多樣，防護等級IP65;
輸出信號形式多樣
對316L不銹鋼無腐蝕的氣體、液體的壓力測量。
用于空壓機設備、空調制冷設備、真空設備、液壓控制設備等工業過程中。
| 技術參數 | |
|---|---|
| 量程范圍： | 0~0.1…~5MPa |
| 允許過載： | ≤額定量程的1.5倍 |
| 壓力類型： | 表壓、絕壓型 |
| 精確度： | ±0.25%（典型）±0.5%（最大） |
| 長期穩定性: | ±0.1%F.S/年（典型） ±0.2%F.S/年（最大） |
| 工作溫度: | -20℃~80℃ |
| 貯存溫度: | -40℃~120℃ |
| 供電電源: | 15~30VDC（本安型經安全柵供電） |
| 5VDC | |
| 輸出信號: | 4~20mA |
| 0.5~4.5VDC | |
| 壓力接口: | M20×1.5 G1/4或用戶自選 |
| 外殼材質: | 304不銹鋼 |
| 膜片材質: | 316L不銹鋼 |
| O型密封圈: | 氟橡膠 |
| 電纜： | 聚乙烯 |
| 絕緣電阻： | 100MΩ 100VDC |
| 外殼防護等級： | IP65 |
| 量程 | 代碼 | 量程 | 代碼 | 量程 | 代碼 | 量程 | 代碼 |
| 0~10KPa | 10K | 0~100KPa | 100K | 0~1.0MPa | 1M | 0~25MPa | 25M |
| 0~20KPa | 20K | 0~200KPa | 200K | 0~2.0MPa | 2M | 0~40MPa | 40M |
| 0~35KPa | 35K | 0~400KPa | 400K | 0~3.5MPa | 3.5M | 0~60MPa | 60M |
| 0~70KPa | 70K | 0~600KPa | 600K | 0~7.0MPa | 7M | 0~100MPa | 100M |
| 選型代碼 | ||||||||
|---|---|---|---|---|---|---|---|---|
| 1315- | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |

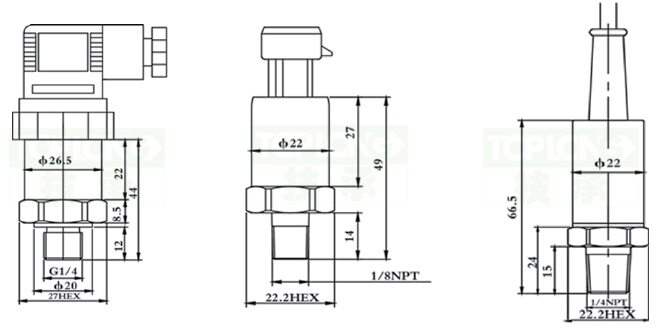

| 外型結構（電氣連接） | ||||||||
| 1 | A | 標準赫斯曼式 | ||||||
| B | 小巧接線式 | |||||||
| C | 直接附線式 | |||||||
| 2 | 量程范圍 0~0.1…5MPa（X:表示實際測量量程上線） | |||||||
| XK | （0-x）Kpa | |||||||
| XM | （0-x）Mpa | |||||||
| 3 | 供電電源 | |||||||
| D1 | 15~30VDC（輸出信號4~20mADC） | |||||||
| D2 | 5VDC （輸出信號0.5~4.5VDC） | |||||||
| 4 | 螺紋接口 | |||||||
| J1 | M20×1.5外螺紋 | |||||||
| J2 | G1/2外螺紋 | |||||||
| J3 | NPT1/2外螺紋 | |||||||
| J4 | 其它注明螺紋 | |||||||
| 5 | 壓力類型 | |||||||
| G | 表壓(*常規選項） | |||||||
| A | 絕壓 | |||||||
| S | 密封參考壓 | |||||||
| 6 | 精度等級 | |||||||
| A | 0.25%F.S | |||||||
| B | 0.5%F.S | |||||||
| 7 | OEM定制 | |||||||
| / | 無定制內容常規出貨 | |||||||
| A | 無銘牌光版定制產品 | |||||||
| B | 指定銘牌指定商標產品 | |||||||
